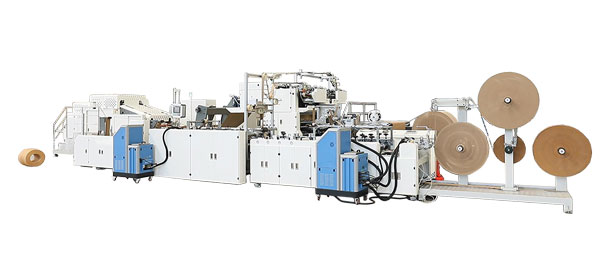

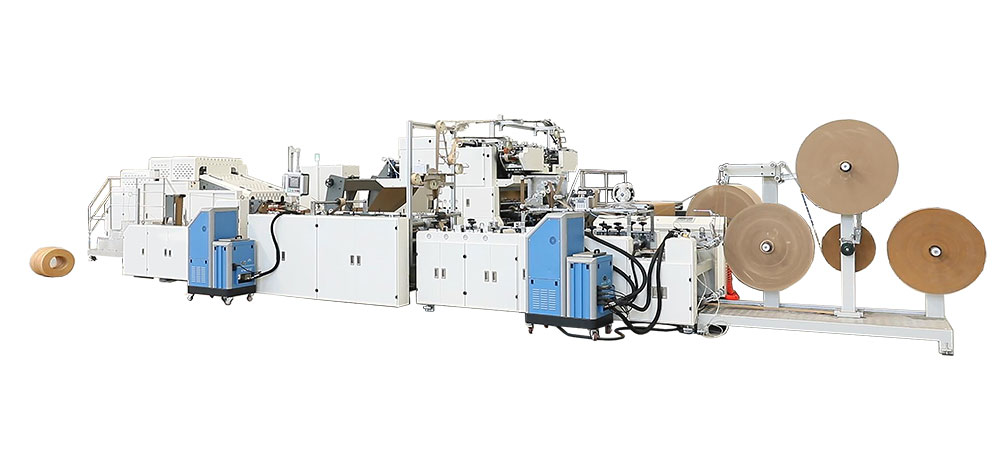

Автоматическая машина для производства бумажных пакетов
Автоматическая машина применяется для автоматического производства бумажных пакетов со скрученными ручками и бумажных пакетов с плоскими ручками. Одна машина применяется для производства двух разных типов бумажных пакетов. Данный тип оборудования является идеальным выбором для изготовления высококачественных пакетов, характеризуется минимизацией эксплуатационных расходов без ущерба для качества.
| Модель | 350QB |
450QB |
550QB |
| Ручки из витых веревок | |||
| Высота ручек (мм) | 90-100 | 90-120 | 90-120 |
| Pасстояние между ручками (мм) | 76 | 95 | 95 |
| Диаметр витых веревок для ручек (мм) | φ3-5.5 | φ3-6 | φ4-6 |
| Длина патчей для ручек (мм) | 152 | 190 | 190 |
| Ширина патчей для ручек (мм) | 42.5-50 | 42.5-50 | 42.5-50 |
| Диаметр рулонной бумаги (мм) | φ1200 | φ1200 | φ1200 |
| Ширина бумажного рулона (мм) | 85-100 | 85-100 | 85-100 |
| Граммаж бумажных патчей (г/㎡) | 80-150 | 80-150 | 80-150 |
| Плоские ручки | |||
| Высота ручек (мм) | 100 | 100 | 100 |
| Pасстояние между ручками (мм) | 76 | 95 | 95 |
| Граммаж бумаги для ручек (г/㎡) | 100-130 | 100-130 | 100-130 |
| Ширина плоских ручек (мм) | φ12 | φ15 | φ15 |
| Длина патчей для ручек (мм) | 152 | 190 | 190 |
| Ширина патчей для ручек (мм) | 42.5-50 | 42.5-50 | 42.5-50 |
| Диаметр бумажных рулонов для патчей (мм) | φ1200 | φ1200 | φ1200 |
| Граммаж бумажных патчей (г/㎡) | 100-150 | 100-150 | 100-150 |
| Основной станок | |||
| Ширина рулонной бумаги (мм) | 420-1090 | 650-1370 | 670-1670 |
| Макс. диаметр рулонной бумаги (мм) | φ1500 | φ1500 | φ1500 |
| Диаметр втулки рулонной бумаги (мм) | 76 | 76 | 76 |
| Грамм бумаги (г/㎡) | 60/80-150 | 65-150 | 80/90-150 g/㎡ |
| Ширина готовых пакетов (мм) | 130/180-350 | 230-450 | 240-540 |
| Длина бумажной трубки (мм) | 260-(530 с ручками) | 280-(530 с ручками) | 380-(770 с ручками) |
| Ширина дна пакета (мм) | 65-180 | 80-220 | 80-280 |
| Производственная машина | |||
| Макс. скорость производства (шт/мин) | 100-150 | 100-140 | 80-130 |
| Общая мощность (кВт) | 33 | 33 | 33 |
| Вес машины (кг) | 20500 | 21500 | 22500 |
| Размер (мм) | 16000*5700*2500 | 16500* 5900*2500 | 17000*6200*2500 |
Производственные процессы между ручками из скрученной веревки и плоскими ручками легко переключаются для производства нужных типов пакетов. Ручки поставляются к основному станку после их изготовления устройством для производства ручек, вырезаются и приклеиваются к бумаге. Машина для изготовления пакетов формирует бумажный пакет за один процесс, включает процессы поставки бумажного рулона, подачи ручек, склеивания боковых сторон, формирования и резки труб, складывания и склеивания дна, и окончательное формование пакетов под управлением серводвигателя Mitsubishi, который гарантирует высокую точность и стабильность производства. Машина характеризуется простотой обслуживания и высокой эффективностью.
-

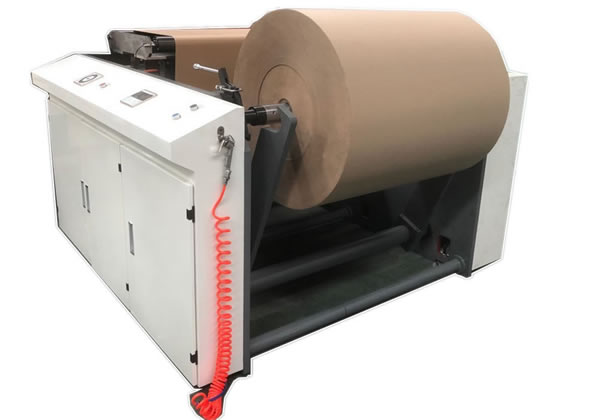

- ПОДАЮЩЕЕ УСТРОЙСТВО
Рулонная бумага, закрепленная на разжимной оправке, подается поворотным рычагом, который оснащен подъемной гидравлической системой. При наличии функции сигнала тревоги устройство подачи издаст звуковой сигнал при отсутствии бумаги на подаче. Усовершенствованная гладкость поверхности бумаги во время подачи достигается за счет направляющей полотна и равномерного контроля натяжения. Рулоны бумаги можно легко заменить посредством нажатия кнопки.
-
-

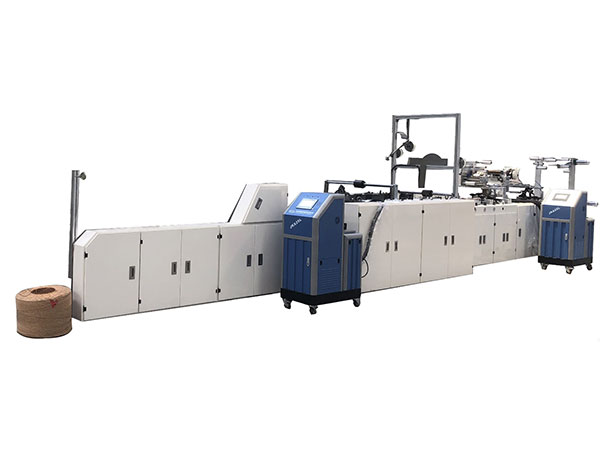

УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ РУЧЕК
Листы рулонной бумаги/веревки скрепляются вместе, тем самым образуя плоскую ручку/скрученную ручку.
-
-

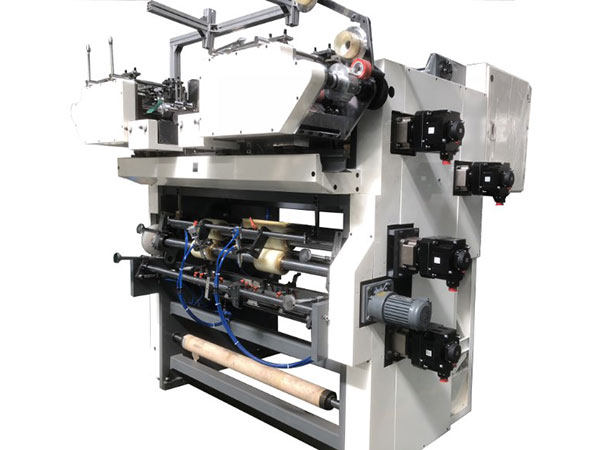

УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ РУЧЕК
Машина для крепления ручек автоматически приклеивает ручки в нужное положение пакета с использованием клея, а затем плотно прижимает их к корпусу пакета перед предварительным складыванием.
-
-

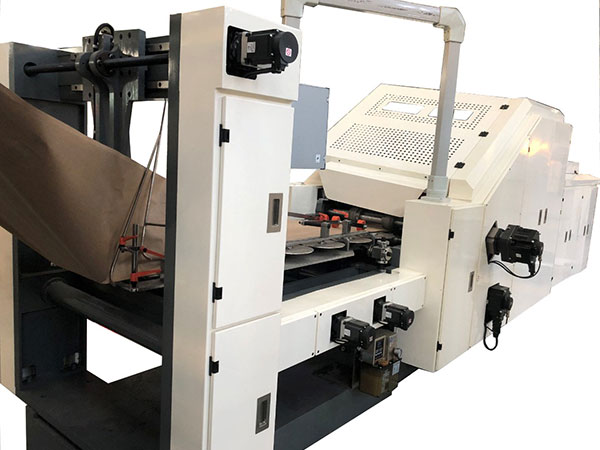

УСТРОЙСТВО ФОРМОВКИ ПАКЕТОВ
Осуществляется формовка бумаги с квадратными направляющими и боковым клеевыми полосками в трубочку. Затем формованный материал разрезается на отдельные части в зависимости от настроек. Разрезанные трубы отправляются в барабан, открываются четыре угла, затем склеивается дно пакета, осуществляется его запечатывание и формовка в квадратную форму.
-
-

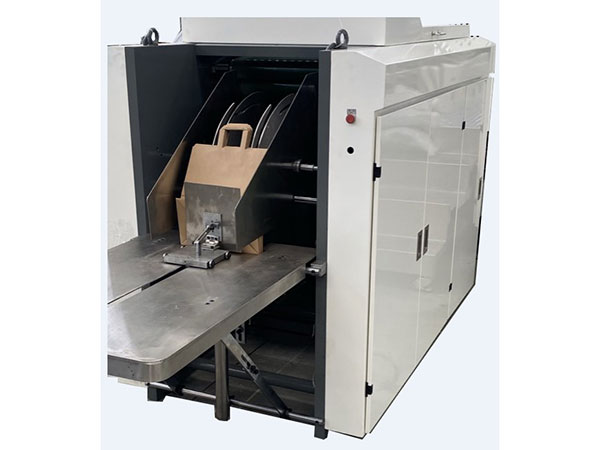

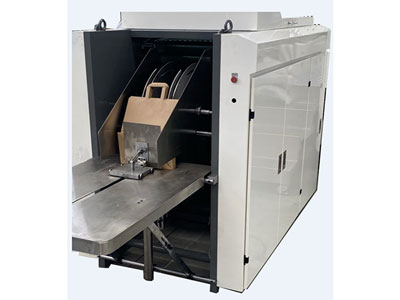

УСТРОЙСТВО СБОРА ПАКЕТОВ
Готовые пакеты сжимаются и отправляются в устройство сбора. Количество обработанных бумажных пакетов отображается системой автоматического сбора и подсчета.
